- 名稱：Venable 8800系列頻率響應分析儀報價參數
- 型號：8800
- 品牌：Venable
- 描述：
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
Venable8800系列數字頻率響應分析儀結合了新的模擬和數字技術以及先進的數字信號處理技術（DSP），能夠提供多樣化測試和分析功能。該綜合性軟硬件系統具有極為精密的測試功能，擁有10μHz至40MHz的頻寬和兩個輸入通道，且峰值電壓不超過600V，同時還可通過數字?jǐn)?shù)據端口連接目標處理器。
Venable儀器采用新的CPLD技術以釋放專用處理器的功率，以執行所有數據采集和分析功能——單個獨立處理器處理所有通信功能。其佳性能源自CPLD內部存儲器，能夠?qū)崿F(xiàn)處理器與模擬硬件之間的異步緩沖。

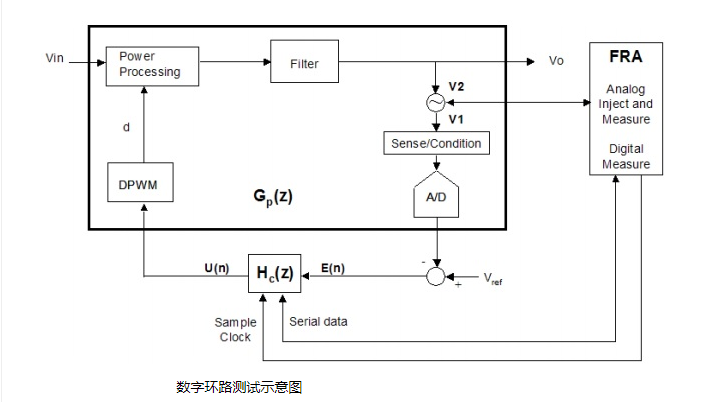

數字接口“同步”信號可實現模擬和數字硬件之間的同步。Venable8800型頻率響應分析儀對兩個模擬輸入通道和數字目標處理器執行同步分析，并可靠地收集所有數據。數字接口可通過軟件予以禁用，以便在標準的雙通道（僅模擬）配置下使用該分析儀。
Venable8800系列數字頻率響應分析儀配以知名的基于K系數的Venable自有軟件（現稱為Stability Analysis?），是用于電源設計的完整、精確、也易用的系統。我們類似pice?的建模程序和三種電路拓?fù)浼夹g(shù)為設計工程師提供了一站式解決方案，這不僅消除了試驗和誤差，還提高了生產效率。數據結果和圖表可以jpeg或.ven格式輕松導出，以用于演示圖表或離線數據處理。此外，還可通過我們的閱讀器（可免費下載）查看.ven文件。
除了測試系統的頻率響應外，頻率響應分析儀6300的控制軟件還包括了控制線路輔助設計和頻域運算功能。針對電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源供應器的控制方式，選擇適合的線路種類。先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限(PhaseMargin)及交越頻率(CrossFrequency)等，軟件即可自動運算出控制線路中最適合的電阻及電容值。使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間，還能達到優化的設計結果。
這是一款真正的多功能儀器，該儀器通過堅固的便攜式工具箱（僅12磅）幫您實現各種應用。工程師和科學家們?nèi)缃窨赏ㄟ^(guò)價格合理的緊湊系統——Venable8800系列數字頻率響應分析儀獲得用于生產、研發實驗室、學術或現場操作的速度和技術。
主要技術指標：
|
數字分析儀
|
|
接口
|
12C和同步輸出（3.3V）
|
|
整合周期
|
1-10
|
|
測量頻率范圍：
|
10mHz–1MHz
|
|
支持的處理器
|
請聯系Venable
|
|
模擬分析儀
|
|
測量頻率范圍:
|
10μHz ~ 5MHz （Venable8805）
10μHz ~ 20MHz （Venable8820）
10μHz ~ 40MHz （Venable8840）
|
|
輸入配置:
|
單端浮動 (600V)
|
|
可選輸入阻抗：
|
50 ohms 或 1 兆歐 (默認值)
|
|
測量精確度：
|
± 0.03dB + 0.1dB/MHz;
|
|
± 0.4deg + 1deg/MHz
|
|
測量技術
|
窄頻DFT
|
|
延遲時間：0-100秒
|
|
積分時間：20毫秒~100千毫秒
|
|
積分周期：1-9999周期
|
|
輸入耦合度：
|
DC，自動直流偏移消除
|
|
輸入范圍:
|
10mV ~ 500Vpk 全部11個范圍
|
|
11范圍全量程，自動調節范圍
|
|
動態范圍：
|
120 dB
|
|
CMRR/IMRR：
|
120 dB
|
|
最大輸入
|
±500Vpk
|
|
最大輸入耐受電壓
|
±600Vpk
|
|
過載警報
|
LED指示器
|
|
信號發生器
|
|
頻率范圍:
|
正弦波10μHz ~ 5MHz (Venable8805)
正弦波10μHz ~ 20MHz (Venable8820)
正弦波10μHz ~ 40MHz (Venable8840)
|
|
矩形波10μHz至1MHZ
|
|
交流振幅
|
1mV ~ 10V
|
|
直流偏置
|
±10V，10mV 步進
|
|
模式：
|
單頻，正弦掃描與線性掃描步進
|
|
對數掃描
|
0.1 – 2000階/十進位
|
|
10μHz – 5MHz 步進
|
|
輸出幅值壓縮
|
動態調節輸出至通過Venable軟件伺服保持恒定輸入水平
|
|
輸出阻抗：
|
50 ohms/2 ohms可切換
|
|
輸出配置:
|
單端浮動
|
|
機箱接地絕緣:
|
600V
|
|
系統
|
|
PC接口:
|
USB 2.0接口，GPIB接口
|
|
輔助輸出：
|
12Vdc/400mA 4.8W用于附件
|
|
應用軟件：
|
Venable Stability Analysis? v5/6，Win7/8/10
|
|
實時顯示更新
|
每個點均據實標出
|
|
數據分析：
|
增益容限、相位容限、阻抗；組件：R、L、C、Z
|
|
功率要求：
|
90 到 264Vac，48到 62Hz，30VA
|
|
重量/尺寸
|
12 磅- 17”x10”x3.5”
|
典型應用：
-
數字電源環路穩定度測試
訂貨信息：
-
8805 10uHz - 5MHz 數字頻率響應分析儀，2+1通道
-
8820 10uHz - 20MHz 數字頻率響應分析儀，2+1通道
-
8840 10uHz - 40MHz 數字頻率響應分析儀，2+1通道
-
470-50 輸入輸出阻抗套件， 最大電流50A
-
470-100 輸入輸出阻抗套件， 最大電流100A
-
RLC RLC測量套件（含測試軟件及測試夾具）
-
GPBODE 1KHz-10MHz 通用波特盒（可用頻率200Hz -40MHz) , 隔離電壓600Vrms , 10:1 衰減
-
LFBODE DC-1MHz低頻波特盒（可用頻率DC-2.2MHz), 隔離電壓1.4KVrms, 10:1衰減
-
J2120A 10Hz-10MHz 線路注入器，最大50Vdc輸入，最大電流5A （PSRR測試用）
-
J2121A 100Hz-1MHz 高功率線路注入器，最大400Vdc輸入，最大電流20A （PSRR測試用）
