名稱：低頻交直流電流探頭（DC/AC）CPL 系列
型號：CPL2000/CPL4000
品牌：知用電子
描述：CPL 系列產品是一款能夠同時測量直流和交流的電流探頭。CPL2000 測量電流最大 2000Arms,峰值電流 3000Apk，...

服務熱線：0755-86185757

產品概述

主要特點

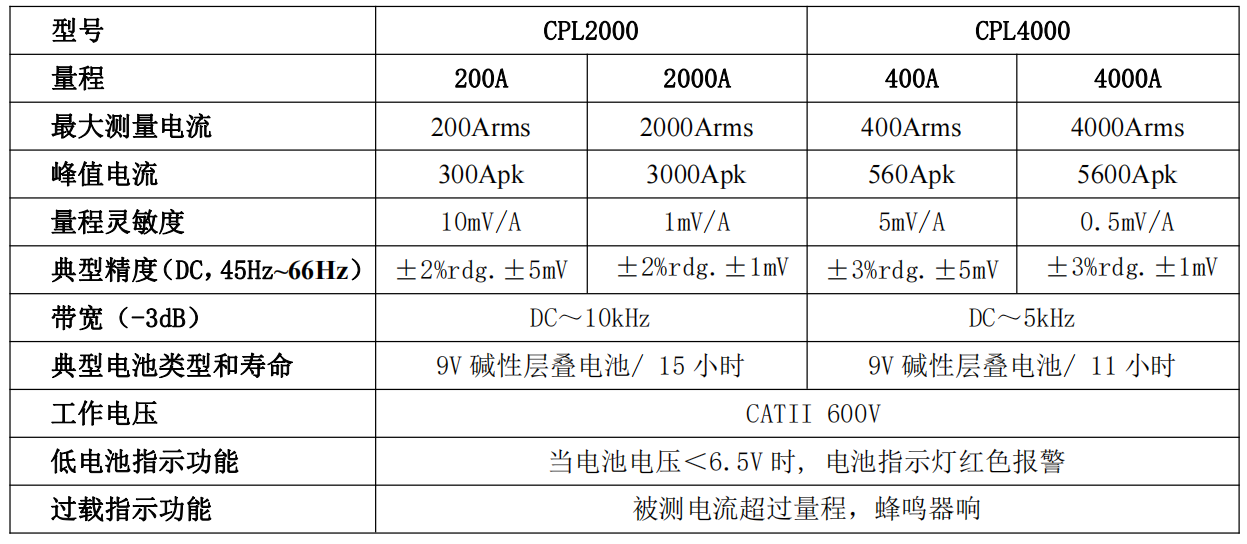

選型指南

資料下載

一、概述

CPL 系列產品是一款能夠同時測量直流和交流的電流探頭。CPL2000 測量電流最大 2000Arms,峰值電流 3000Apk，帶寬為 10kHz(-3dB)；CPL4000 測量電流最大 4000Arms,峰值電流 5600Apk，帶寬為 5kHz(-3dB)。提供兩個量程切換，根據電流大小選擇合適量程；具有自動調零功能，使用方便；帶有電源和電池低電壓報警指示燈，過載報警聲；可使用電池供電或者外部電源供電，使得測量更加方便；標準的 BNC 輸出接口,方便和示波器等其它設備的連接，可使用 BNC 轉雙香蕉插頭連接萬用表測量 AC 和 DC 電流。通常用于工頻測量﹑電機驅動﹑電源等場合。

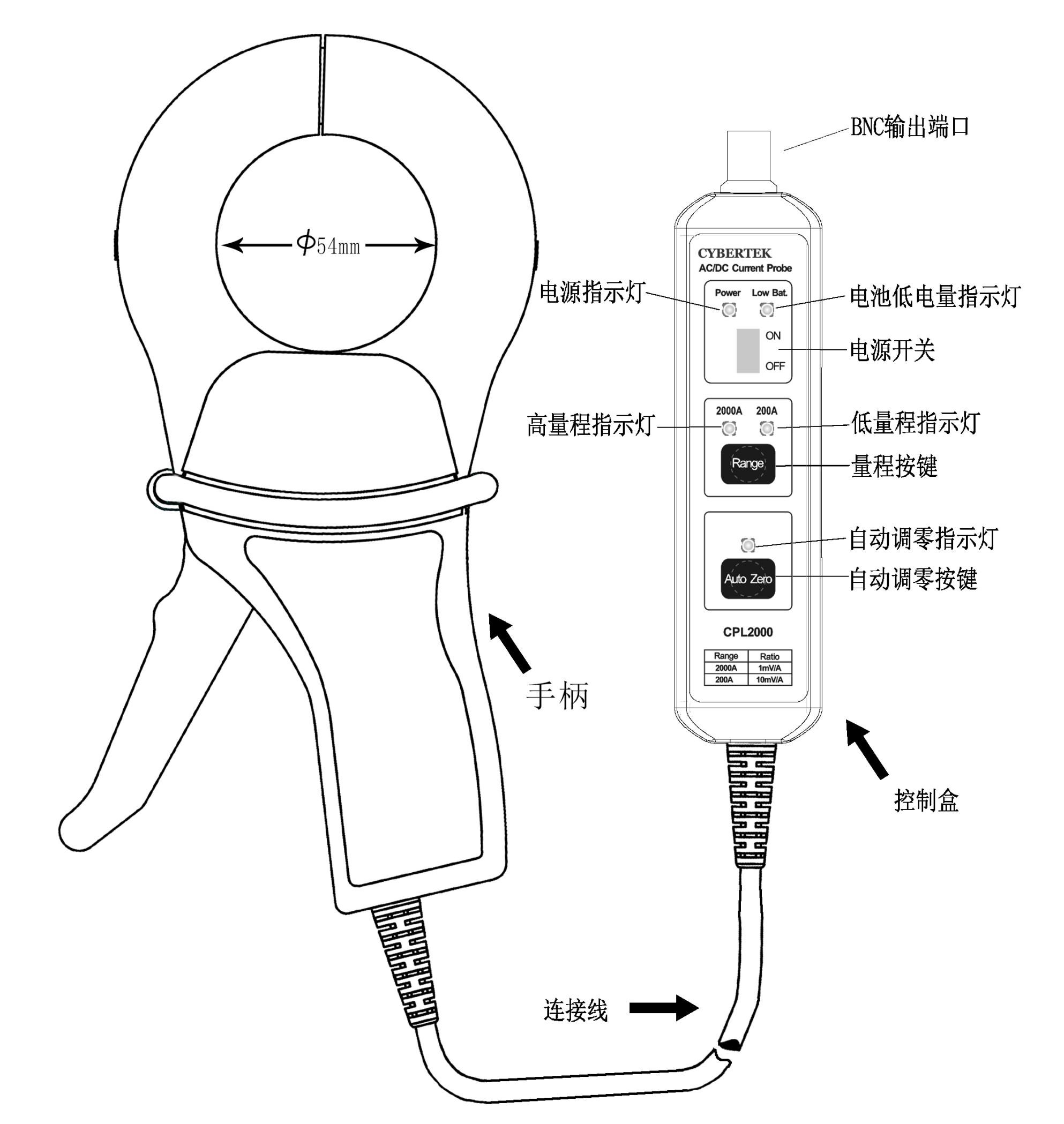

二、探頭各部分介紹

探頭主體

電源開關

OFF：探頭處于關狀態，電池或者外部電源不供電。

ON：探頭處于開狀態，電池或者外部電源供電。

電源指示燈：電源開關 ON 狀態，電源指示燈點亮綠色。

電池低電量指示燈：當電池電壓低于 6.5V 時，電源指示燈點亮紅色，提示更換電池。

量程按鍵：量程切換按鍵。

量程指示燈：指示當前量程選擇。

自動調零按鍵：為了能夠精確測量，測量之前需要調零可以避免地球磁場，溫漂等環境因素的影響。

調零指示燈：調零時點亮為綠色，調零結束后熄滅。

鉗口：測量電流鉗口，被測導線最大直徑 54mm。

外部供電插口：外部 DC 供電

電池盒：電池使用常規的 9V 堿性電池，更換電池時，要求電流探頭未連接被測導體和示波器，開關處于 OFF 位置。

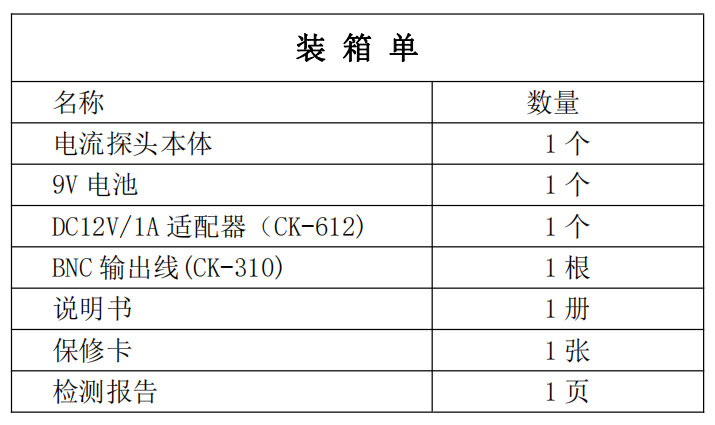

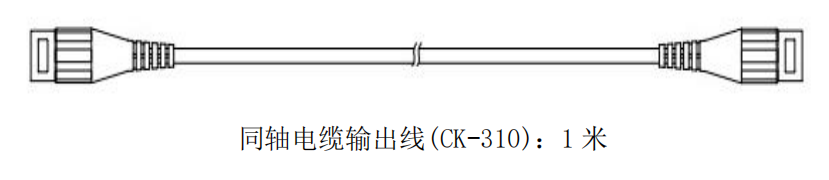

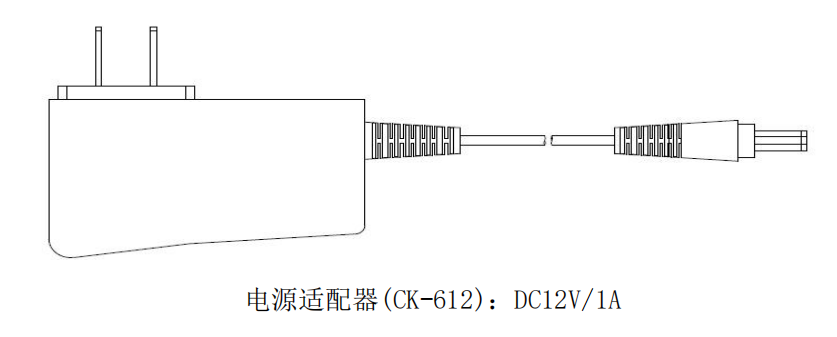

附件說明

使用方法

將示波器的耦合方式設置為 DC；示波器輸入阻抗設置為 1MΩ；為方便讀數，可以把示波器的顯示單位由電壓改為電流顯示。如果示波器沒有此功能，只能手工換算。設置相應的衰減倍數，比如探頭選擇 2000A 檔位（1mV/A），示波器設置 1000X，選擇 200A 檔位（10mV/A），示波器設置 100X；通過標配的雙端 BNC 同軸線纜將探頭 BNC 輸出接口與示波器的輸入端連接。

電壓開關打到 ON 位置，電源指示燈點亮為綠色。

根據測試電流大小，通過按鍵選擇合適的量程。

注意：不同的量程對應示波器不同衰減倍數。

按下自動調零按鍵，實現探頭自動調零。調零成功后，蜂鳴器會發出“滴滴”兩聲；否則發出“滴”一聲長響，表示調零失敗。注意外界的磁場可能對本探頭的直流零位有輕微的影響，調零完成后請不要再挪動。

打開電流探頭的鉗口并夾住被測導體。

注意：電流探頭鉗口有方向指示，被測電流流向和方向指示相同時輸出正，被測電流流向和方向指示相反時輸出負。

適當?shù)恼{(diào)節示波器垂直靈敏度以獲得穩定的波形。示波器設置 DC 耦合時，將同時看到電流的DC 和 AC 分量；設置 AC 耦合時，只能看到 AC 分量。

維護

在產品保修期內且正常使用情況下，由于產品本身質量問題引起的故障同時未經拆修，本公司將負責給予免費維修。

鉗口：保持鉗口干凈整潔，長時間使用后，如果鉗口有污垢，可用柔軟的布配合酒精擦拭去除污垢。不要把鉗口放在潮濕的環境下保存，更不能直接接觸到水。

手柄：請用干凈的布或者海綿把手柄擦拭干凈。請勿用水，可用少量的酒精去除污垢并烘干處理。

為了保證產品的性能，每年可進行一次檢查或者校準。

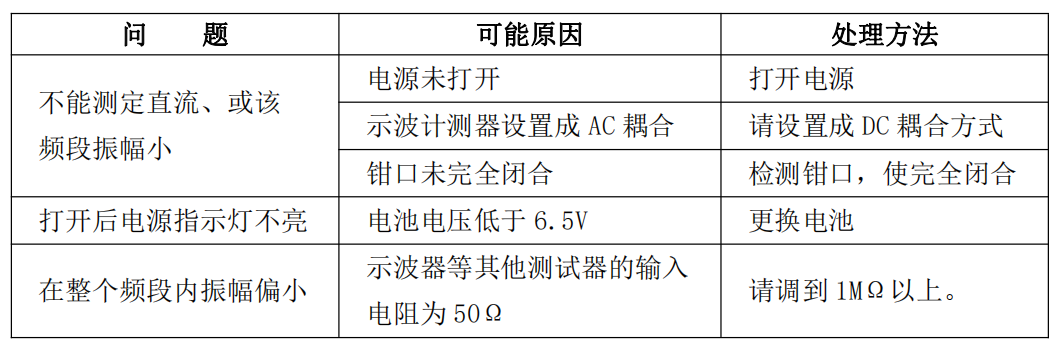

異常時的處理方法
