EM5020前置放大器配合本公司EM5030近場探頭使用，主要對所要測試的微弱信號進行放大，頻率范圍9kHz-3GHz； EM5020A增益約為20dB, EM5020B增益約30dB,可以大大提高系統測試的靈敏度。標配USB適配器和USB升壓電源轉接線，可以直 接通過頻譜分析儀或者接收機自帶的USB接口供電，使用更加方便。配合本公司EM5030近場探頭可以快速準確地確定電磁干擾源頭，避免盲目更改EMI設計，能大幅提高產品開發效率，并降低開發成本。
應用
■ EMI干擾源定位測試系統
■小信號放大

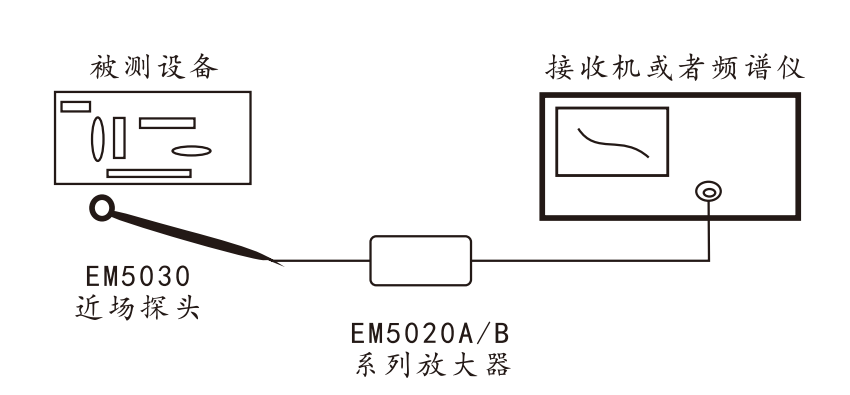

干擾源測試系統示意圖:
各部分名稱
放大器本體

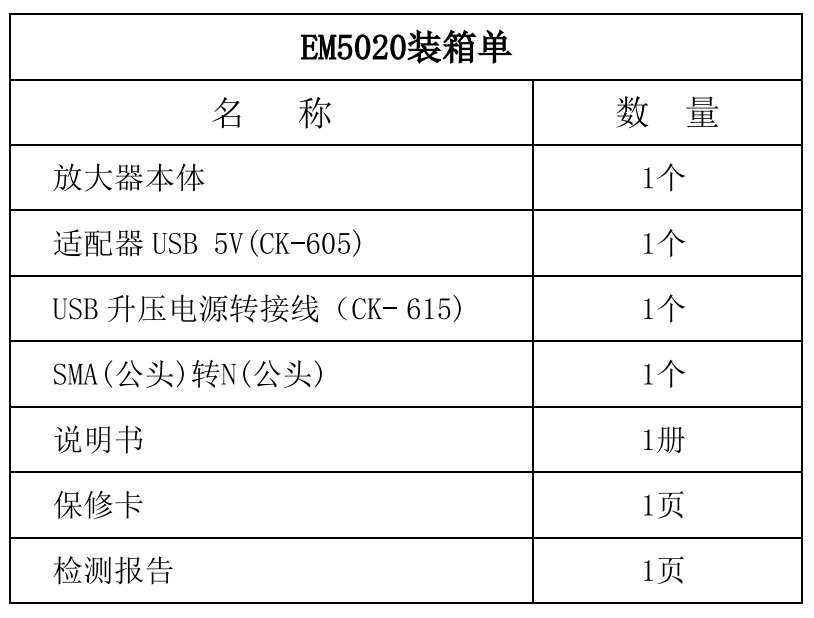

配件
使用步驟
1 ）將前置放大器輸出端口連接到頻譜儀或者接收機
2） 連接前置放大器電源
3） 連接輸入信號（確保輸入信號功率沒超過放大器最大輸入功率）
使用須知
1） 未知信號大小測量時，不能連接前置放大器！確認信號很微弱時，才能連接前置放大器。EM5020A最大輸入功率13dBm; EM5030B最大輸入功率15dBm;超過該值可能會引起放大器損壞。
2） 配合EM5030使用時，確保周圍沒有強磁場存在后，才能連接前置放大器。
