EM5011 射頻電流探頭是一款 EMI/EMS 兩用的射頻電流探頭。既可以直接作為射頻電流注入探頭（EMS 應用場合），也可以外接 50 歐貫通式負載，轉換成標準的射頻干擾電流接收探頭（EMI 應用場合）。

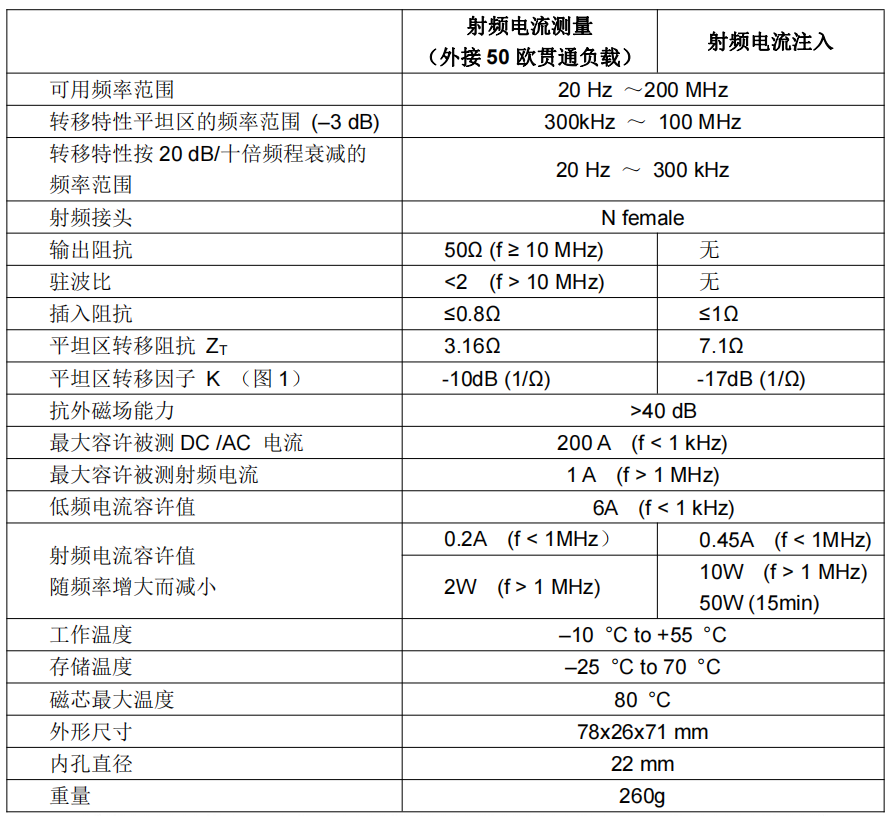

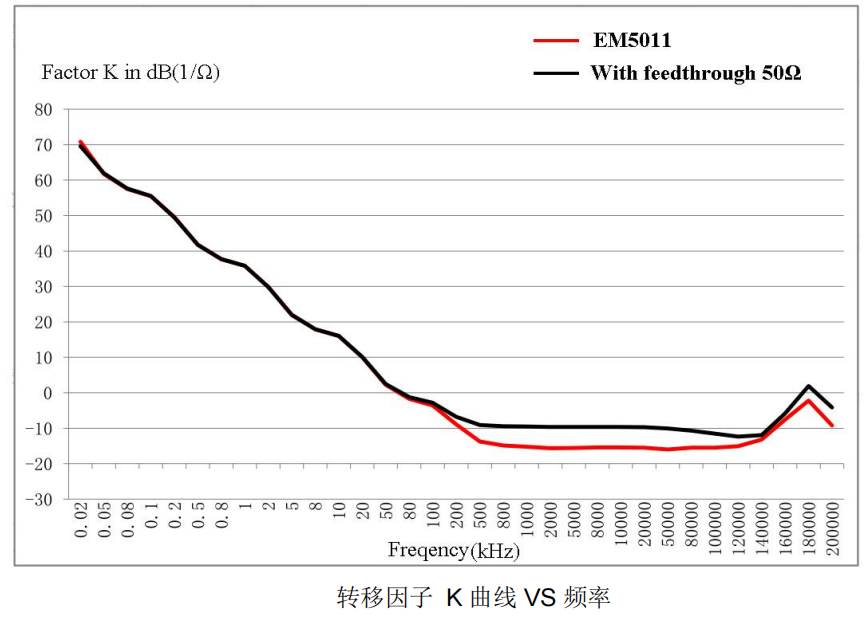

EMI 接收探頭主要用于 20Hz 到 200MHz 的 EMI 干擾測量和屏蔽效果測量。具有 300kHz 到100MHz 平坦的頻率響應曲線，常用于夾在被測設備的電源線或者控制線上，測量干擾信號電流的大小。電流探頭的射頻輸出電壓正比于被測干擾信號電流的大小。可以非常方便地夾在被測導線上，用在那些不能使用人工電源網絡的 EMI 測量場合（如電流太大或接線困難等）。本探頭符合 CISPR 16-1-2 標準要求。
EMS 注入探頭主要用于大電流注入實驗測試，EMS 測量場合。

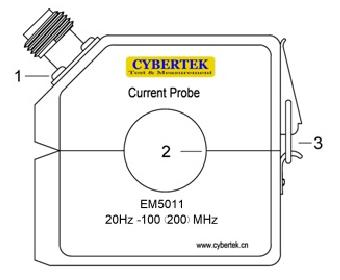

產品說明
1. 輸出接口：N 母頭
2. 電流探頭卡口：孔徑 22mm
3. 開關：實現鉗口開合
