EM5018 功率吸收鉗主要用于測量被測設備電源線上的功率騷擾信號，頻率范圍從0MHz~1000MHz，產品符合 CISPR 16-1-3 的規定，工作電流高達 25A，孔徑達到 20mm，廣泛應用于根據 CISPR 13/EN 55013、CISPR 14-1/EN 55014-1 等測試標準電纜線上騷擾功率的測量。

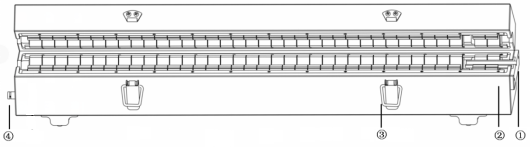

產品及附件說明

① 墊片夾具:在被測導線很細的情況下(直徑不超過 6mm)可以提高測量精度，直徑超過6mm，可以取下該墊片夾具。

② EUT 端口：該端口用于接入被測設備電纜線。

③ 彈簧鎖扣: 測量時鎖緊卡扣。

④ RF 輸出端口：騷擾信號輸出端口，連接接收機等測量設備。

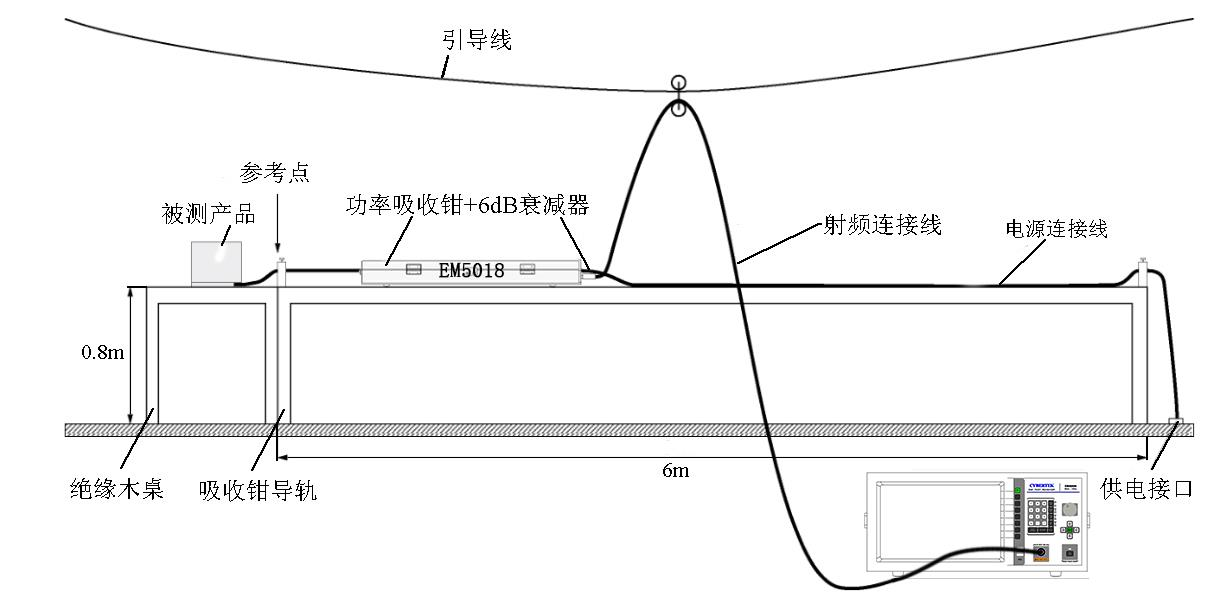

功率騷擾測量典型應用配置圖

測量過程注意事項：

請鎖緊功率吸收鉗。

功率吸收鉗不能接反，EUT 標識部分靠近被測設備。

在導軌上移動功率吸收鉗，找到所有頻點的最大值。

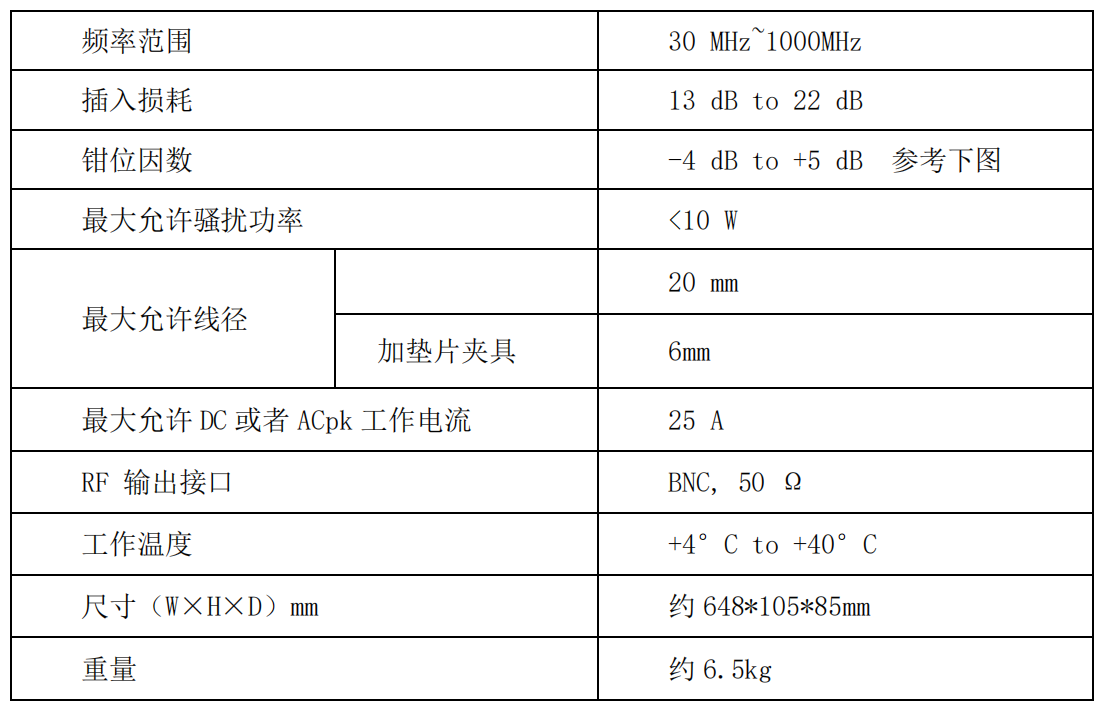

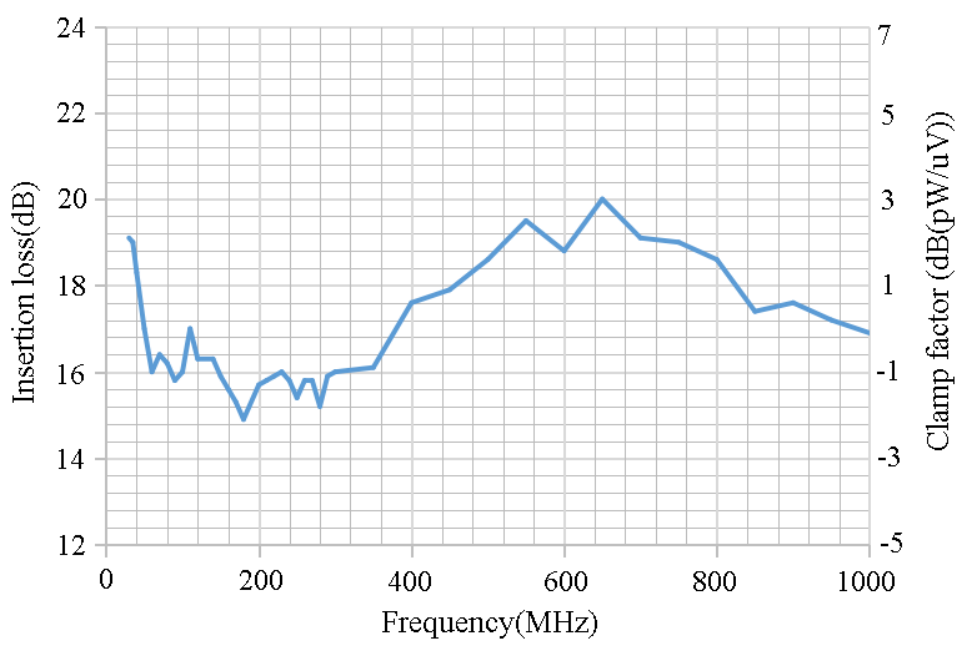

電氣規格

EM5018 功率吸收鉗.pdf
