IEC61010-2-030定義了測量類別，對測量儀器在工作電壓之外承受短時的瞬態過壓能力進行評級。SHS1000X可分別在CATII，CAT III 類別下分別進行最高1000 Vrms和600 Vrms的測試。
● CAT II：
用于測量通過標準插座直接連接到低壓裝置的電路，例如家用電器或者便攜使用工具。
● CAT III:
用于安裝在建筑物內的測量，例如接線盒、斷路器、配電板和與固定安裝在有永久連接的設備。

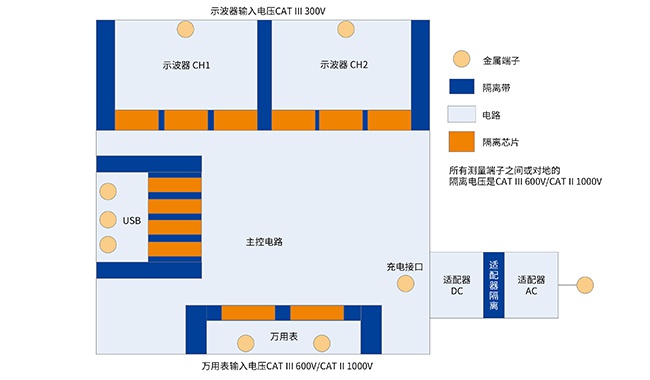

SHS1000X系列示波器的兩個通道間,示波器通道, 萬用表通道, USB接口間均隔離，即可以保護被測試設備安全，也能保護人員安全，數據安全。

標配多種解碼功能

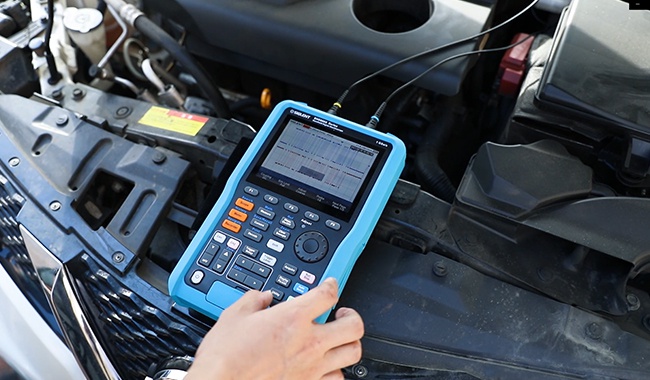

在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。SHS1000X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。由于其采用了獨特的便攜式設計，并搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。

IP51級防塵防水

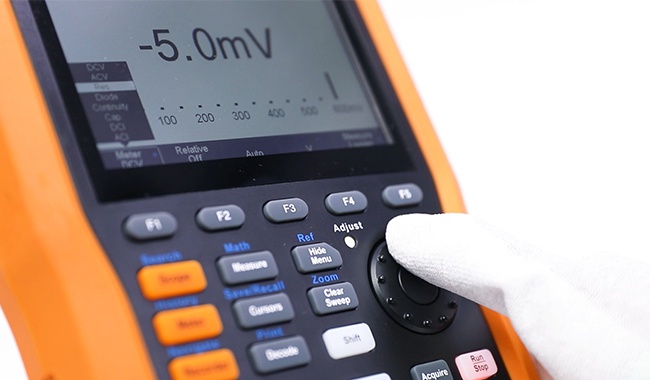

全新升級的堅固外殼，搭配良好的密封設計，使SHS1000X具備在多塵，潮濕等惡劣環境下正常工作的能力。手感清晰的實體按鍵以及大撥盤即使帶著手套，也能體會到滿滿的操作感。

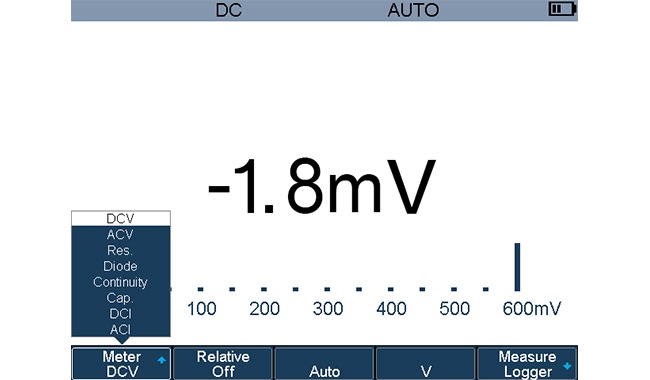

基于硬件實現的真有效值萬用表

萬用表是現場測試中常用的儀表，SHS1000X系列集成了一個6000計數的萬用表，支持直流電壓電流、交流電壓電流、電阻、電容，二極管、通斷功能測量，并且能實現真有效值測量。大大提升了現場測試的效率。

• 隔離電壓等級 CAT II 1000 Vrms, CAT III 600 Vrms,
• 集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，F(xiàn)FT頻譜分析儀于一體
• 帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
• SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
• 重量僅為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
• 基于硬件實現的真有效值萬用表
• 新款鋰電池，容量6900 mAh，續航時間達到4 小時
• 防塵防水級別達到IP51 級

示波器部分

	SHS1072X	SHS1102X	SHS1202X
帶寬	70 MHz	100 MHz	200 MHz
最高實時采樣率	單片1 GSa/s ADC芯片，通道交織時采樣率1 GSa/s，通道全部開啟時，每通道采樣率500 MSa/s
通道數	2示波器通道，1萬用表接口
最大存儲深度	通道交織模式12 Mpts/CH，非交織模式6 Mpts/CH
最高波形捕獲率	400,000 幀/秒 (Sequence 模式)
觸發類型	邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN）
解碼類型（標配）	IIC， SPI， UART， CAN， LIN
記錄儀	波形記錄儀，最大記錄采樣率25 kSa/s，最小采樣率1Sa/s
	測量值記錄儀，最大記錄間隔 10 分鐘，最小記錄間隔0.1 秒.最多可同時記錄4 組
接口	USB Host， USB Device
最大安全輸入電壓（示波器）	BNC 信號端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms BNC 接地端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms BNC 信號端到BNC接地端之間 CAT III 300 Vrms
最大安全輸入電壓（萬用表）	CAT III 600 Vrms， CAT II 1000 Vrms
探頭	PB925	PB925	PB925
顯示屏	5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
重量	凈重1.75 kg，毛重3.5 kg

萬用表部分

分辨率	6000 Counts
直流電壓測量	60 mV 600 mV-600 V 1000V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
交流電壓測量	60 mV 600 mV-600 V 750V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
直流電流測量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
交流電流測量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
電容測量	40 nF 400 nF-400 μF	±5%±50 digit ±5%±5 digit
電阻測量	600 ?-6 M? 60 M?	±1%±5 digit ±4%±5 digit
導通	電阻 < 50 Ω時，蜂鳴器鳴叫
二極管測試	0-2 V

一般特性

界面顯示	5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480
供電方式	本機電池供電或外接直流適配器供電，內置可供電鋰電池：6900 mAh 電池供電約4 小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出
機身尺寸	276 mm * 168 mm * 68 mm
配件	無源探頭兩根、電源線、直流適配器、萬用表筆

型號	帶寬	通道數	最高實時采樣率	存儲深度	波形刷新率	萬用表功能	記錄儀
SHS1072X	70 MHz	2	1 GSa/s	12 Mpts	400,000 幀/秒 (Sequence 模式)	電壓、電流、電阻等 八種常見功能	長達22 小時
SHS1102X	100 MHz	2	1 GSa/s	12 Mpts	400,000 幀/秒 (Sequence 模式)	電壓、電流、電阻等 八種常見功能	長達22 小時
SHS1202X	200 MHz	2	1 GSa/s	12 Mpts	400,000 幀/秒 (Sequence 模式)	電壓、電流、電阻等 八種常見功能	長達22 小時
