網絡分析儀使用前需注意的說明事項
發布時間： 2021-12-01 瀏覽次數: 作者：邁昂科技

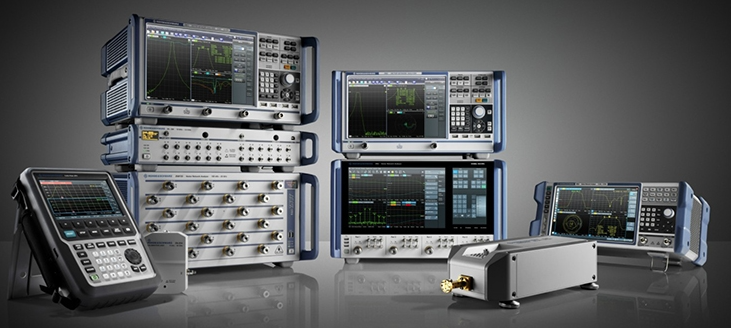

網絡分析儀是檢測和調試射頻部件的主力儀器。伴隨著無線電通信設備的迅猛發展，射頻器件需求量也劇增，網絡分析儀是不可或缺的儀器之一。
今天邁昂測試就簡單給大家分享一下網絡分析儀在使用前的注意事項，幫助大家正確使用網絡分析儀，由于進口的品牌中高端網分的價格跟一輛汽車的價格差不多，如果因操作不當導致儀器損壞那真的是得不償失呢。
矢量網絡分析儀的基礎功能是S參數測試。所謂S參數，就是散射參數，是描述電磁波在被測設備的入射波量、反射波量以及波量傳輸特性的參數。簡單理解：S11代表端口1的反射，S22代表端口2的反射，S21是端口1至端口2的傳輸，S12是端口2至端口1的傳輸。
1網絡分析儀端口連接專用測試電纜；
2頻率范圍按照被測件DUT的頻率范圍設置；
3當測量增益最大值Gain的放大器等DUT時，設置輸出功率PWR>>Power:-Gain，另需注意DUT輸出功率不能超出量程（如0dBm）;
4中頻帶寬設置依據測試標準或BW>>Bandwidth:1kHz；
5測量點數依據標準或Sweep>>numberofpoints:401；
6連接自動校準件執行校準CAL>>StartAutocal；
7如果只有手動校準件，矢網必須加載校準件匹配的數據文件，不能用ideal數據，執行UOSM或TOSM校準；
8注意專用測試電纜測試端口的類型與校準件必須一致，不能轉接；
經過上面的設置和校準后，再選定所需測試項進行測試。
