發布時間： 2021-12-02 瀏覽次數: 作者：邁昂科技
數字示波器是一種應用領域十分廣泛的電子測量儀器，可以用它測試不同的電量，如電壓、電流、頻率、相位差、調幅度等。
泰克示波器作為家喻戶曉的品牌之一，使用頻率是非常高的，邁昂測試維修工程師在維修示波器過程中發現，大部分故障是因為操作者使用不當，為了儀器設備操作人員的安全和儀器設備安全，儀器設備在安全范圍內正常工作，保證測量波形準確、數據可靠，應特別注意：
1、用戶如須要測量開關電源(開關電源初級，控制電路)、UPS(不間斷電源)、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V不能隔離的電子設備進行浮地信號測試時，必使用DP100高壓隔離差分探頭；
2、通用數字示波器通過調節亮度和聚焦旋鈕使光點直徑最小以使波形清晰，減小測試誤差;不要使光點停留在一點不動，否則電子束轟擊一點宜在熒光屏上形成暗斑，損壞熒光屏；
3、通用數字示波器的外殼，信號輸入端BNC插座金屬外圈，探頭接地線，AC220V電源插座接地線端都是相通的。如儀器設備使用時不接大地線，直接用探頭對浮地信號測量，則儀器設備相對大地會產生電位差;電壓值等于探頭接地線接觸被測設備點與大地之間的電位差。這將對儀器設備操作人員、數字示波器、被測電子設備帶來嚴重安全危險；
4、測量系統-例如數字示波器、信號源;打印機、計算機等設備等。被測電子設備-例如儀器設備、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地(大地)相連；

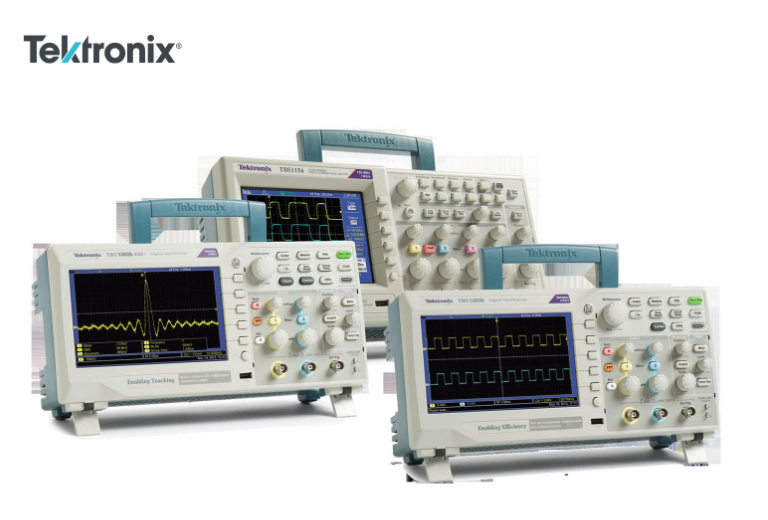

5、TDS200/TDS1000/TDS2000系列數字示波器配合探頭使用時，只能測量(被測信號-信號地就是大地，信號端輸出幅度小于300VCATII)信號的波形。絕對不能測量市電AC220V或與市電AC220V不能隔離的電子設備的浮地信號。(浮地是不能接大地的，否則造成儀器設備損壞，如測試電磁爐。)
熱電子儀器一般要避免頻繁開機、關機，數字示波器也是這樣；
如果發現波形受外界干擾，可將數字示波器外殼接地；
關機前先將輝度調節旋鈕沿逆時針方向轉到底，使亮度減到最小，然后再斷開電源開關；
在觀察熒屏上的亮斑并進行調節時，亮斑的亮度要適中，不能過亮；
“Y輸入”的電壓不可太高，以免損壞儀器設備，在最大衰減時也不能超過400V.“Y輸入”導線懸空時，受外界電磁干擾出現干擾波形，應避免出現這種現象。
-
