1. 概 述
CP1015 電流探頭用于交流電流測量，被測電流達到 15A 峰峰值，低頻帶寬 80Hz，高頻帶寬60MHz。標準的 BNC 輸出接口，可接任何廠家示波器；開口設計方式，無需斷開被測電路，測量方便。廣泛應用于電機驅動，逆變器，開關電源，航空電子等測量中。

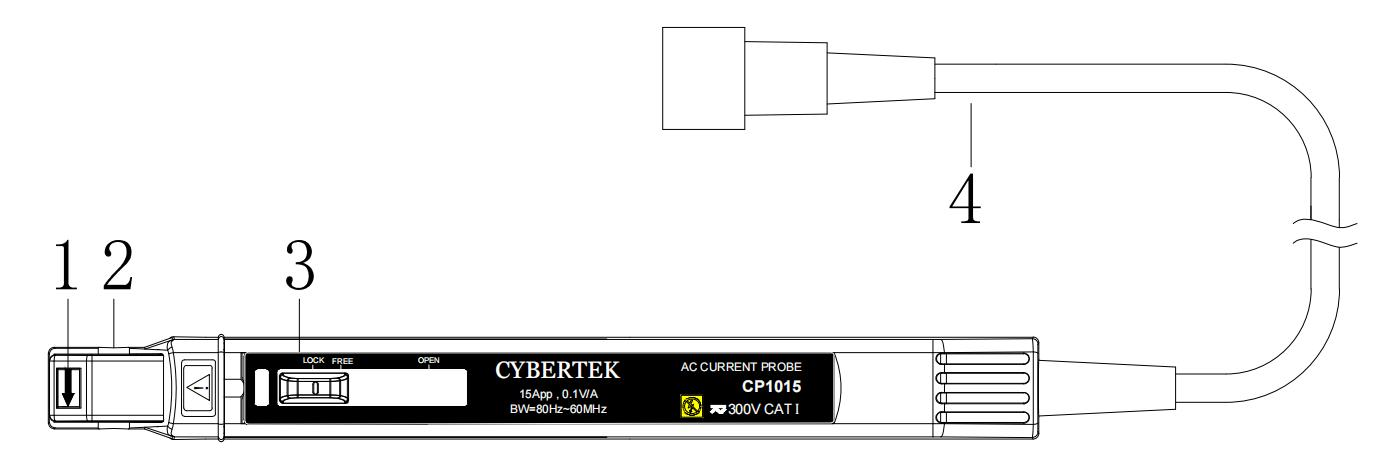

2. 產品說明
1）、電流方向指示：被測電流按照電流方向流過，輸出為正，否則為負。
2）、傳感器頭：夾住被測導線，直徑約 5mm。
3）、開關控制桿：控制鉗口開合的推桿。測量電流時應向后拉控制桿使鉗口打開，夾住被測導線后，向前推控制桿使鉗口閉合并鎖緊，處于 LOCK 狀態。
4）、輸出線：1.5 米，標準的 BNC 輸出接口。
